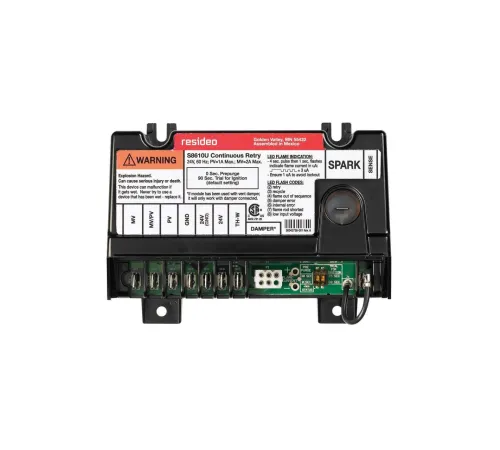

Модуль зажигания для интермиттирующего пилота S8610U3009 Multi-System

S8610U3009 Multi-System Intermittent Pilot Ignition Module от Resideo (Honeywell): модуль зажигания для интермиттирующего пилота

Модуль зажигания S8610U3009 Multi-System Intermittent Pilot Ignition Module от Resideo (Honeywell) предназначен для надежного розжига и безопасного контроля пламени в системах с интермиттирующим пилотом. Устройство формирует последовательность розжига, выполняет мониторинг пламени и обеспечивает аварийное отключение при неудачном розжиге — это особенно важно для центральных отопительных приборов, бытовых котлов и другого теплотехнического оборудования, где требуется стабильная работа автоматики.

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Рекомендуем покупать оборудование у официального дилера — ООО Промэлектроника (sales@prom-elec.com), чтобы обеспечить корректную поставку и сопровождение.

Ключевые особенности и назначение

• Интермиттирующий пилот (Intermittent Pilot) — устройство рассчитано на работу с прерывистым режимом розжига.
• Мультисистемность — модуль применяется в комплектациях, где возможна замена/совместимость с решениями OEM и конкурентными системами.
• Безопасность — система обеспечивает контроль пламени и безопасное отключение при невозможности розжига пилота.
• Светодиодная индикация — упрощает диагностику и поиск причин сбоев в процессе эксплуатации.
• Возможность полевой замены — комплект поставляется с адаптерами для искровых кабелей, что помогает выполнять замену на объекте без необходимости замены уже проложенных кабелей.
• Задержка после неудачной попытки — предусмотрена задержка 5 минут после неудачной попытки зажигания в рамках логики испытания.
• Тайм-аут зажигания — настраивается в диапазоне 15 или 90 секунд (конфигурация зависит от режимов применения/поддерживаемых настроек).
• Автосброс — по параметрам, предусмотренным для сценариев восстановления работы (указан 1 минута).

Область применения

Модуль S8610U3009 предназначен для использования с:

• интермиттирующими пилотными тепловоздушными установками и отопительными приборами;
• системами с природным газом и LPG;
• сценариями работы с одним стержнем или двумя стержнями (Flame Sense: Two Rod / Single Rod).

Совместимость

Модуль рассчитан для применения в оборудовании, совместимом с перечисленными моделями/обозначениями:

• Q345
• Q348
• Q362
• Q373
• Q381
• Q179C
• Q354

Продукт также указывается как универсальный пилотный модуль, который заменяет более 400 соответствующих модулей, включая решения White-Rodgers, Robertshaw и Honeywell для интермиттирующего пилота.

Технические параметры

• Рабочее напряжение: 24 V AC
• Частота питания: 60 Hz
• Потребление энергии: 2 VA
• Максимальная рабочая температура окружающей среды: 74 °C (165 °F)
• Минимальная рабочая температура окружающей среды: -40 °C (-40 °F)
• Тип топлива: Natural Gas / LPG
• Искровой источник: внутренний высоковольтный искровой генератор
• Время реакции на отказ пламени: до 2 секунд
• Режим искрообразования: непрерывная попытка (Continuous Retry)
• Завершение искры: раннее прекращение (Early Spark Termination: Yes)
• Предпродувка (Pre-Purge): конфигурируется до 30 сек либо может отключаться (no prepurge)
• Параметры цепей термостата: Thermostat Anticipator Rating указана как 0.2 A плюс значения по клапанам
• Нагрузка релейной цепи: 24 V AC (амперы — согласно указанным режимам по Pilot/Main)
• Максимальная нагрузка клапанов: указано для Pilot/Main: 1 A пилот, 2 A основной @ 165 °F (включая альтернативные режимы, приведенные в спецификации)

Габариты и исполнение

• Высота: 100 мм (3.94 in)
• Ширина: 138 мм (5.44 in)
• Цвет: черный

Комплектация

• Адаптеры для искровых кабелей — для удобной полевой замены (в том числе с учетом совместимости по кабельной части с Resideo и конкурентными контроллерами).

Преимущества для эксплуатации и обслуживания

• Улучшенная производительность в сложных условиях работы отопительного оборудования.
• Упрощенная диагностика — светодиодная индикация помогает быстрее локализовать неисправность.
• Масштабируемая совместимость — применим в широком перечне заменяемых решений (указано “replaces over 400 … modules”).
• Удобство обслуживания — продуманная логика розжига, мониторинга и безопасности.

Важно при установке

• Не используйте 24 V Terminal на S8610U (Do Not Use With: Do Not Use the 24 V Terminal on S8610U).
• При подборе и монтаже ориентируйтесь на требования вашего оборудования и совместимость по моделям/конфигурациям.

Итог: S8610U3009 — это надежный модуль розжига с интермиттирующим пилотом, который помогает обеспечить правильную последовательность зажигания, контроль пламени и безопасное отключение при сбоях. Resideo (Honeywell) поставляется в полном объеме в Россию, а для закупки рекомендуем обращаться к официальному дилеру — ООО Промэлектроника (sales@prom-elec.com).
