- Артикул товараSM110-3/4ZA2.5
- НаличиеВ наличии
- Ambient Operating Temperature (Max)55 °C
- Ambient Operating Temperature (Min)5 °C
- Ambient Relative Humidity (Max)85% Non Condensing
- Ambient Relative Humidity (Min)25% Non Condensing
- ColorGold
- Все характеристики

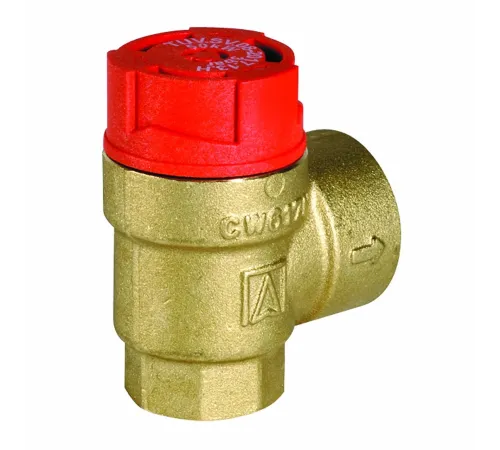

Мембранный предохранительный клапан SM110-3/4ZA2.5, 2,5 бар — защита закрытых систем отопления
SM110-3/4ZA2.5 — это мембранный предохранительный клапан Resideo (Honeywell), предназначенный для защиты закрытых систем отопления в соответствии с требованиями EN 12828. Устройство обеспечивает безопасную работу контуров при повышении давления и рассчитано на корректное и стабильное срабатывание в штатных режимах эксплуатации.
Ключевая идея конструкции: фиксированное уставочное давление и защита от вмешательства
В соответствии с нормативными требованиями клапан предварительно настроен производителем на фиксированное уставочное давление и опломбирован защитным колпачком с маркировкой контрольного знака и значения давления. Это сделано для предотвращения несанкционированной перенастройки. Любое изменение уставки невозможно без разрушения защитного колпачка, а значение давления нанесено непосредственно на колпачок.
Область применения
Клапан предназначен для систем отопления, соответствующих стандартам EN 12828, EN ISO 4126-1 и EN 2516-2. Подходит для эксплуатации в закрытых тепловых установках, где необходима надежная защита от превышения давления.
Преимущества SM110
- Сертификация по Pressure Equipment Directive 2014/68/EU (указание: CE035).
- Соответствие стандартам для систем отопления: EN 12828, EN ISO 4126-1, EN 2516-2.
- Защита от последующей перенастройки — настроечный элемент и уставка защищены пломбировкой.
- Стандартизованное присоединение сброса — облегчает подбор и совместимость с узлами обвязки.
- Простое удаление/вентиляция (easy venting) при срабатывании.
Технические характеристики
- Артикул: SM110-3/4ZA2.5
- Рабочее давление (макс.): 2,5 бар
- Уставочное давление/категория: 2,5 бар
- Температура теплоносителя (макс.): 120 °C
- Допустимый диапазон температуры окружающей среды: от 5 °C до 55 °C
- Относительная влажность (окружающая среда): 25%–85% (без конденсации)
- Управляемая среда: водно-гликолевая смесь по VDI 2035
- Присоединительный размер выхода: 3/4"
- Присоединительный размер входа: 3/4" (IG)
- Тип присоединения: 3/4" / 3/4" — внутренняя и наружная резьба (Internal Thread, External Thread)
- Допустимая тепловая мощность (Permissible Heat Input): 50 kW, 75 kW, 100 kW, 150 kW
Материалы и исполнение
Конструкция клапана продумана для надежной работы в системах отопления и стабильности геометрии узлов. Материалы подобраны с учетом требований к термостойкости и долговечности.
- Корпус клапана (Valve Body Material): латунь (Brass)
- Диапазон исполнения по материалу поверхности: угловой латунный корпус (Angled brass housing)
- Пружина (Valve Spring Material): пружинная сталь (Spring Steel)
- Мембрана (Valve Diaphragm Material): эластомер, стойкий к горячей воде (hot water resistant elastomer)
- Материал защитного колпачка (Valve Security Cap Material): высококачественный синтетический материал (High-quality Synthetic)
- Комплектация (Includes): защитный колпачок с маркировкой детали, угловой корпус
Цвет и маркировка
- Цвет: золото (Gold)
- Установка уставки: фиксированное значение, нанесенное на защитный колпачок
Почему важно покупать оригинальное оборудование
Предохранительная арматура — критически важный элемент безопасности. Чтобы обеспечить корректную работу узлов защиты и соответствие заявленным характеристикам, оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО Промэлектроника, sales@prom-elec.com.
Также важно отметить, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, поэтому можно планировать закупку для текущих и будущих проектов без потери ассортимента.
Итог
SM110-3/4ZA2.5 — это надежный мембранный предохранительный клапан Resideo (Honeywell) для закрытых систем отопления: 2,5 бар, латунный корпус, защищенная пломбировкой уставка и сертификация по требованиям европейского законодательства. Подходит для широкого диапазона тепловых мощностей и рассчитан на эксплуатацию в типовых условиях тепловых установок.
Общие
- Ambient Operating Temperature (Max)55 °C
- Ambient Operating Temperature (Min)5 °C
- Ambient Relative Humidity (Max)85% Non Condensing
- Ambient Relative Humidity (Min)25% Non Condensing
- ColorGold
- Connection TypeInternal Thread, External Thread
- Controlled MediaWater-Glycol Mixture according to VDI 2035
- IncludesSecurity cap with part label, Angled housing
- Inlet Connection Size3/4 in IG
- Inlet Connection Type3/4 in / 3/4 in, internal and external thread
- Material FinishAngled brass housing, spring steel adjustment spring, high grade synthetic material security cap with part label, hot water resistant elastomer diaphragm
- Media Temperature (Max)120 °C
- Operating Pressure (Max)2.5 bar
- Outlet Connection Size3/4 in
- Permissible Heat Input50 kW, 75 kW, 100 kW, 150 kW
- Product FeaturesCertified to Pressure Equipment Directive 2014/68/EU, reference no.: CE 0035, For heating systems according to EN 12828, EN ISO 4126-1 and EN 2516-2, Protected against subsequent resetting, Easy venting, Standardised discharge connection
- Valve Body MaterialBrass
- Valve Diaphragm MaterialHot water resistant elastomer
- Valve Security Cap MaterialHigh-quality Synthetic
- Valve Spring MaterialSpring Steel
- Краткое описаниеМембранный предохранительный клапан SM110-3/4ZA2.5 от Resideo (Honeywell) для закрытых систем отопления: уставка 2,5 бар. Латунный корпус, присоединение 3/4" IG/3/4" (внутр./наружн. резьба). CE035, защита от несанкционированной перенастройки.
- Файлыsm110-ii-mu1h1366ge23.pdf / SM110-pd-pl0h.pdf / sm110-pd-cz.pdf
