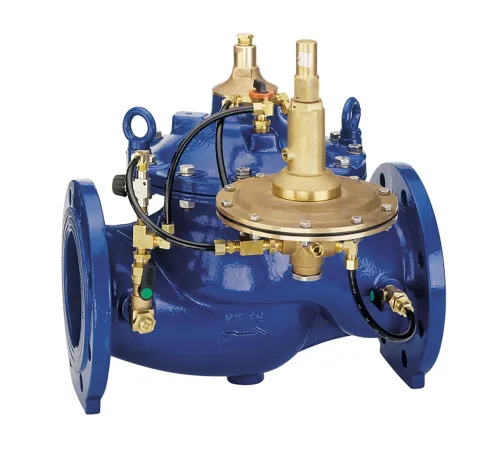

FD300-100A Корпус с фланцем, PN 16, Kvs 167, DN 100 мм

Обзор изделия FD300-100A

Корпус (housing) с фланцем FD300-100A с номиналом PN16, условным проходом DN 100 мм и максимальным расходным коэффициентом (Kvs) 167 — это клапан регулирования уровня (altitude control valve) для управления подачей/наполнением воды в системах с резервуарами. Решение FD300 обеспечивает стабильную работу без необходимости применения поплавкового клапана или иных вспомогательных элементов управления: контроль осуществляется по гидростатическому давлению.

Принцип работы: высокочувствительный пилотный (pilot) клапан и основной клапан устанавливаются снаружи резервуара. Пилотный клапан воспринимает гидростатическое давление, соответствующее уровню воды внутри емкости. Когда достигается верхнее заданное давление пилотного клапана, основной клапан закрывается; при снижении уровня и достижении нижнего уставочного значения — основной клапан снова открывается.

Стандартная версия подходит для наполнения водоёмкости/накопителя. Специальная версия (по запросу) может применяться для сценариев как наполнения, так и опорожнения (для систем, где требуется двунаправленное управление).

Ключевые преимущества

• Высокая пропускная способность — рассчитан на управление потоком в системе с требуемым Kvs до 167.
• Порошковое покрытие внутри и снаружи — покрытие наносится порошком, который физиологически и токсикологически безопасен.
• Интегрированная схема управления и шаровые клапаны — конструкция для надежной и предсказуемой работы.
• Не требуется внешняя энергия — работа осуществляется без подключения к электропитанию (энергия не нужна для приведения в действие).
• Интегрированный тонкий фильтр — помогает защитить систему и поддерживать качество работы при эксплуатации.
• Компактная конструкция и малый вес — удобнее при монтаже и обслуживании.

Технические характеристики (по параметрам модели FD300-100A)

• Артикул: FD300-100A
• Тип/назначение: клапан регулирования уровня (altitude control valve)
• Подключение: фланцевое (Flanged)
• Номинальное давление: PN16
• Рабочее давление (макс.): 16 bar
• Входное давление (мин.): 0.7 bar
• Условный проход: DN 100 мм
• Расходный коэффициент (макс., Kvs): 167
• Температура рабочей среды (макс.): до 80 °C
• Исполнение/финиш: порошковое покрытие (Powder Coating)
• Сертификационные/допуски: DVGW, WRAS (до 23 °C)

Где применяется

Клапан FD300-100A используется в инженерных водных системах, где требуется автоматическое поддержание уровня воды в резервуаре/ёмкости. Подходит для задач, не предполагающих использование поплавковых решений или дополнительных управляющих устройств.

• Водоснабжение и резервуарные системы накопления
• Технологические ёмкости, где нужно поддерживать уровень по заданным уставкам
• Проекты, где важно отсутствие необходимости в подводе внешней энергии для управления клапаном

Важные рекомендации по закупке

Для корректного подбора, комплектации и поставки оборудования Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО Промэлектроника: sales@prom-elec.com.

Также важно отметить, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию. Это помогает поддерживать стабильность поставок для действующих и новых проектов.

Поддержка проекта и сервис

Инженерное решение FD300-100A обеспечивает управляемое открытие/закрытие по гидростатическому сигналу пилотного узла. Для планирования внедрения и эксплуатации полезно учитывать рабочие диапазоны по температуре и давлению, а также условия подведения среды. Подбор и консультации доступны у официального поставщика.
