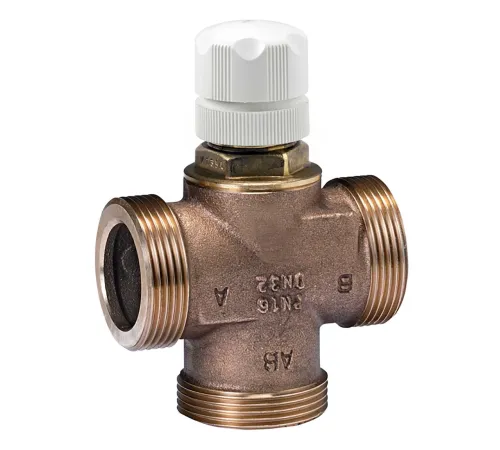

V135-1C Трёхходовой клапан-разделитель/смесительный, R1, Kvs 5

Обзор продукта: трёхходовой клапан-разделитель/смесительный V135-1C

Клапан V135-1C Three way diverting valve от Resideo (Honeywell) — это универсальное решение для водяных систем отопления, где требуется управлять температурой контура. Конструкция позволяет использовать клапан как смесительный (mixing) или как разделительный (дивертер) в зависимости от выбранной гидравлической схемы и способа управления потоком.

Модель V135 рассчитана для работы в отопительных системах горячей воды и обычно применяется совместно с комнатными/регулирующими термостатами серии T100R или T100RS, обеспечивая точное поддержание заданной температуры, например в системах подогрева полов.

Назначение и применение

V135-1C — трёхходовой клапан для горячей воды, предназначенный для:

• температурного контроля отопительных контуров;
• организации смешения/разделения потоков в системе;
• управления контуром радиантного отопления, включая тёплые полы;
• применений, где требуется устойчивость к перепадам давления и стабильная характеристика расхода.

Ключевые характеристики и преимущества

• Тип клапана: 3‑ходовой смесительный / 3‑ходовой разделительный (diverting)
• Характеристика потока: AB to A or B, A or B to AB
• Kvs (пропускная способность): 5 — оптимально для систем с управляемым распределением расхода
• DN: DN 25
• Номинальное давление: PN 16
• Макс. рабочее давление: до 16 бар
• Температура носителя: от -10 °C до 120 °C
• Носитель: вода или водно‑гликолевая смесь согласно VDI 2035
• Ход (макс): 2 мм — короткий ход для оперативного регулирования
• Соединение: внешняя резьба R1 (Connection Size: R1 in)
• Принцип работы вкладыша: сбалансированный клапанный вкладыш с высокой устойчивостью к перепаду давления

Конструкция и комплектация

Клапан V135-1C поставляется с продуманными элементами для монтажа и эксплуатации:

• корпус клапана PN16 с внутренней или внешней резьбой
• control insert (регулирующий вкладыш)
• handwheel cap (крышка ручного управления)
• union nuts (союзные гайки)
• threated tailpieces и sealing (для варианта C)

Также предусмотрено важное сервисное преимущество: уплотнение верхнего штока можно заменить при наличии давления в системе, что сокращает простои при обслуживании.

Монтаж и управление

Для данной модели указана работа с управлением через термостат (в типовых схемах совместно с T100R/T100RS). Встроенная конструкция поддерживает стабильность работы при требуемых параметрах.

На случай ручной работы предусмотрена пластиковая рукоятка/крышка, входящая в комплект и позволяющая осуществлять ручную операцию (manual operation) при обслуживании или настройке.

Что важно учесть при выборе

• Подбирайте клапан по гидравлическим характеристикам (Kvs 5) и требуемому режиму (смесительный/разделительный).
• Учитывайте диапазон температуры носителя (до 120 °C) и рабочее давление (PN16 / до 16 бар).
• Согласуйте тип присоединения: внешняя резьба R1, DN 25.
• Для водно‑гликолевых систем ориентируйтесь на требования VDI 2035.

Поставка и официальность бренда Resideo (Honeywell)

Чтобы оборудование Resideo (Honeywell) было подобрано корректно и поставлялось с документами, покупайте у официального дилера ООО Промэлектроника — sales@prom-elec.com.

Также кратко: оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, что позволяет планировать проекты без лишних задержек.

Краткая сводка по параметрам

• Артикул: V135-1C
• Тип: 3‑ходовой смесительный/разделительный
• Kvs: 5
• DN: DN 25
• PN: 16
• Макс. давление: 16 бар
• Температура носителя: -10…120 °C
• Носитель: вода / вода‑гликоль (VDI 2035)
• Соединение: внешняя резьба R1
• Характеристика: AB↔A/B (AB to A or B, A/B to AB)
• Ход (макс): 2 мм
