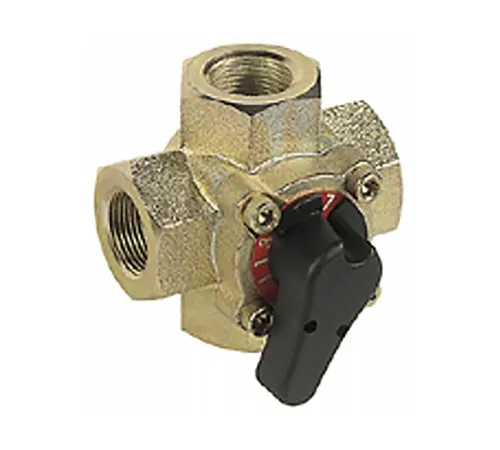

V5442G1003 Клапан 4-ходовой поворотный смесительный, компактный PN6, DN 20, Kvs 4

V5442G1003 — 4-ходовой поворотный смесительный клапан (PN6), DN 20, Kvs 4

Четырёхходовой поворотный смесительный клапан V5442G1003 предназначен для точного регулирования температуры подающей воды в системах отопления. Благодаря компактной конструкции и рассчитанным характеристикам потоков клапан обеспечивает стабильную работу в узлах смешения/распределения теплоносителя, а в паре с электроприводом M6063 позволяет получить надёжный длительный ресурс эксплуатации.

Ключевые преимущества

• Вращательный (rotary) тип — удобство монтажа и предсказуемое управление режимами смешения.
• Хромированная поверхность пробки и корпуса — для повышения стойкости и увеличения срока службы.
• Оптимизированные характеристики для контроля температуры подающей воды.
• Надёжное сопряжение с электрическими приводами для устойчивой работы в составе автоматики.
• Компактное исполнение — подходит для ограниченных монтажных габаритов.
• Широкий диапазон расходных режимов (Kvs 4) для выбора подходящего гидравлического решения.

Назначение и применение

Клапан предназначен для применения в системах отопления, в том числе с учётом допустимого качества теплоносителя и параметров работы.

• Системы отопления.
• Качество воды: соответствует требованиям VDI2035 для воды отопления.
  • Также допускается смесь гликоля 50% (при соблюдении прочих условий применения).

Технические характеристики

• Тип клапана: 4-ходовой (4-way)
• Номинальное давление: PN 6
• Присоединение: внутренней резьбы (Internal Thread)
• Размер: DN 20
• Коэффициент расхода Kvs: 4
• Характеристика расхода: равнопроцентная (Equal Percentage)
• Температура теплоносителя: от 2 °C до 110 °C
• Макс. перепад давления для закрытия: 100 kPa
• Макс. момент перепада давления (Differential Pressure Torque): 7 Nm

Как выбрать клапан под задачу

Правильный подбор четырёхходового клапана определяется требуемой динамикой регулирования и гидравлическими параметрами системы. Обратите внимание на:

• Номинальное давление (PN6) и допустимые режимы перепада давления.
• Размер присоединения (DN20) и тип соединения (внутренняя резьба).
• Нужный диапазон температуры теплоносителя (2…110 °C).
• Коэффициент Kvs (4) и характер расхода (равнопроцентный) для корректного управления.

Совместимость с приводами

Для работы в составе системы управления клапан рекомендуется использовать с электроприводом, например, M6063. Корпус и посадочные элементы рассчитаны на надёжное крепление приводов и стабильную работу узла в целом.

Где покупать оборудование Resideo (Honeywell)

Оборудование Resideo (Honeywell) важно приобретать у официального дилера — ООО Промэлектроника (sales@prom-elec.com). Это помогает получать корректную поставку, документацию и поддержку по продукции.

Также сообщаем, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию.

Кратко о товаре

• Модель: V5442G1003
• Назначение: 4-ходовое смешение/распределение в системах отопления
• Исполнение: компактный поворотный клапан, хромированная пробка и корпус
• Параметры: DN20, PN6, Kvs 4, равнопроцентная характеристика
