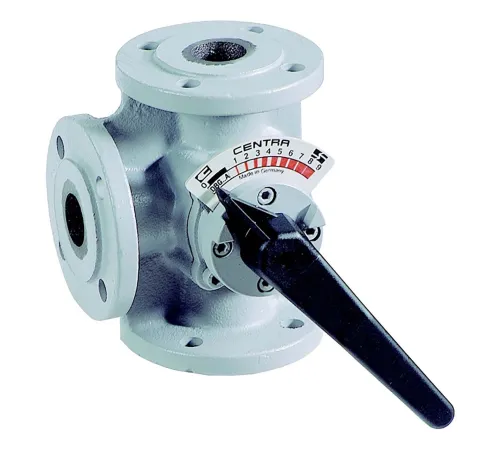

DR100GFLA — фланцевый клапан DIN2531, DN100, Kvs 160

DR100GFLA — 3-ходовой смешивающий поворотный клапан с фланцами DIN2531 (DN100, Kvs 160)

Клапаны DRG серии DR100GFLA предназначены для контроля температуры воды в системах отопления и кондиционирования. Устройство поддерживает стабильное смешивание потоков и обеспечивает корректную работу при соблюдении параметров среды и давления. Важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

Покупать оборудование Resideo (Honeywell) нужно у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Ниже — ключевые технические характеристики и особенности клапана DR100GFLA.

Основные преимущества

• Точное регулирование температуры воды в отопительных и HVAC-системах за счет равнопроцентной характеристики.
• Надежная конструкция для длительной эксплуатации при работе с теплоносителями согласно рекомендациям производителя.
• Фланцевое соединение упрощает монтаж в существующие трубопроводы и обвязку.
• Совместимость с актуаторами для задач управления температурой (в составе комплекта с приводами VMM/VRM).
• Работа с требуемым качеством воды по стандарту VDI2035 (горячая/холодная вода).

Характеристики клапана DR100GFLA

• Серия: DRG
• Тип клапана: 3-ходовой смешивающий поворотный клапан
• Применение: для подающей воды, отопления и кондиционирования; горячая/холодная вода — качество VDI2035
• Состав рабочей среды: вода с максимальной долей гликоля до 50% (водно-гликолевая смесь)
• Размер DN: DN 100
• Присоединение: фланцевое (DIN2531)
• Номинальное давление: PN 6
• Диапазон температур среды: от 2 °C до 130 °C
• Kvs: 160
• Характеристика потока: Равнопроцентная
• Угол поворота: 90°
• Крутящий момент: 30 Nm
• Дифференциальное давление для закрытия (макс): 100 kPa для 30 Nm
• Материал корпуса: серый чугун
• Материал внутренней части: хромированный чугун
• Тип уплотнения: двойное уплотнение O-ring

Как клапан помогает в системе управления

DR100GFLA применяется там, где требуется управлять температурой путем смешивания потоков. Равнопроцентная характеристика способствует более предсказуемому изменению расхода при регулировании, что особенно важно для систем с переменной нагрузкой и для поддержания заданных температурных режимов. Двухконтурное уплотнение на основе O-ring повышает герметичность узла в рабочих условиях.

Сферы применения

• Отопление в зданиях и инженерных системах
• Системы кондиционирования (HVAC)
• Смешивание потоков теплоносителя для формирования температуры на выходе
• Работа с водно-гликолевыми смесями при соблюдении условий по концентрации

Важно при выборе и монтаже

• При подборе учитывайте DN, Kvs, PN и заданный температурный режим.
• Соблюдайте требования к качеству теплоносителя (в том числе VDI2035) и допустимую долю гликоля.
• Подбирайте привод (актуатор) в соответствии с требуемым крутящим моментом и задачей управления.
• Обеспечьте корректное фланцевое соединение и герметизацию по монтажным требованиям системы.

Нужна поставка и подбор оборудования Resideo (Honeywell) для вашего проекта? Оборудование поставляется в полном объеме в Россию. Для покупки рекомендуем обращаться к официальному дилеру ООО Промэлектроника: sales@prom-elec.com.
