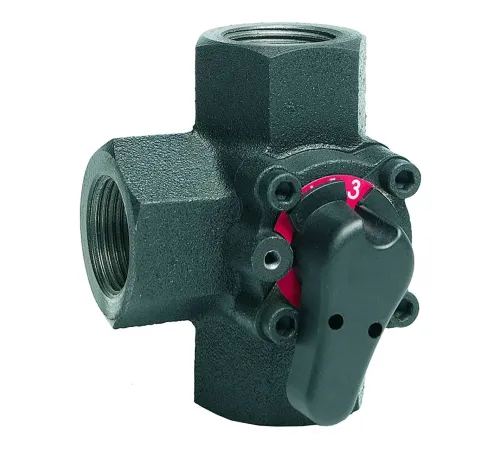

Трехходовой ротационный клапан PN6, DN20, Kvs 6,3

Трехходовой ротационный клапан Resideo (Honeywell) PN6, DN20, Kvs 6,3 (V5433A)

Трехходовой ротационный клапан PN6 с номинальным условным проходом DN20 предназначен для управления потоками в системах отопления и кондиционирования, где требуется стабильное регулирование температуры и корректное смешение/распределение теплоносителя. Модель выполнена в компактном форм-факторе и рассчитана на работу с горячей и холодной водой с соблюдением требований качества по VDI 2035, а также с водными смесями гликоля до 50%.

Клапан поддерживает равнопроцентную характеристику потока, что помогает обеспечивать более плавное регулирование при изменении нагрузки. Ротационный принцип управления и качественное уплотнение обеспечивают надежность в эксплуатации.

Где используется

• системы отопления жилых и коммерческих объектов;
• системы кондиционирования;
• узлы смешения/распределения теплоносителя (в зависимости от применения в системе);
• контуры с водой, соответствующей требованиям качества VDI 2035;
• контуры с водными смесями гликоля (до 50%).

Ключевые технические характеристики

• Тип клапана: трехходовой ротационный клапан
• Серия: V5433A
• DN: DN 20
• Номинальное давление: PN 6
• Характеристика потока: равнопроцентная
• Kvs: 6,3
• Температура среды, min: 2 °C
• Температура среды, max: 110 °C
• Тип соединения: внутренняя резьба
• Макс. дифференциальное давление для закрытия (close-off): 100 kPa
• Макс. момент дифференциального давления: 7 Nm
• Макс. Delta P: 100 kPa
• Тип уплотнения: двойное уплотнение O-ring

Преимущества модели

• Точная работа в режиме регулирования благодаря равнопроцентной характеристике потока.
• Надежная герметизация — двойное уплотнение O-ring помогает сохранять работоспособность при циклических режимах.
• Компактность для удобного размещения в узлах управления потоком.
• Устойчивость к условиям эксплуатации в диапазоне температур и давлений, соответствующих классу PN6.
• Совместимость с распространенными теплоносителями: вода по VDI 2035 и смеси гликоль/вода до 50%.

Кратко о подборе для системы

При выборе трехходового клапана важно учитывать требования конкретного узла: температурный диапазон, расчетные расходы (Kvs), рабочее давление (PN), а также величины перепада давления (Delta P) и требования к точности регулирования. Равнопроцентная характеристика помогает поддерживать более стабильный характер изменения расхода при изменении управляющего сигнала.

Рекомендации по покупке оборудования Resideo (Honeywell)

Важно: оборудование Resideo (Honeywell) следует приобретать у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Также сообщаем, что оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию.

Документы и материалы

• Техническая документация (PDF) — вариант 1
• Техническая документация (PDF) — вариант 2
• Документация (PDF) — вариант 3
• Монтаж/инструкция (PDF) — вариант 4
• Документация (PDF) — вариант 5
• Документация (PDF) — вариант 6

Краткие сведения по товару

• Артикул: V5433A1031
• Тип: трехходовой ротационный клапан
• Рабочие параметры: PN6, DN20, Kvs 6,3
• Среда: горячая/холодная вода (VDI 2035), гликоль-вода до 50%
• Температурный диапазон: от 2 °C до 110 °C
