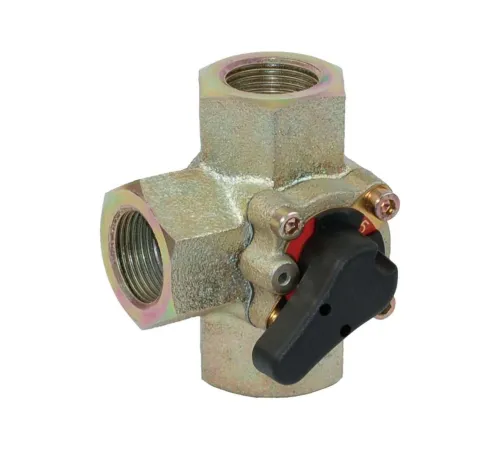

V5433G1004 Трехходовой ротационный клапан для смешения, компактное исполнение DN 20, Kvs 2,5

Описание товара

V5433G1004 — это трехходовой ротационный клапан компактного исполнения, предназначенный для точного регулирования потоков в инженерных системах. Он применяется в отопительных контурах, а также для работы с горячей/холодной водой (в т.ч. с учетом требований качества VDI2035) и со смесью воды с гликолем 50%. Конструкция клапана обеспечивает стабильное формирование расхода и предсказуемую работу при управлении исполнительным механизмом.

Ключевые преимущества

• Ротационная (трехходовая) схема для смешения потоков и регулирования температуры.
• Равномерный процент — характеристика потока, помогающая получить более контролируемое изменение расхода при регулировании.
• Компактное исполнение — удобное решение для построения компактных узлов.
• Надежное уплотнение с двойной O-ring герметизацией для стабильной работы.
• Угол поворота 90° — типовое для ротационных клапанов решение для совместной работы с актуаторами.

Основные характеристики

• Модель: V5433G1004
• Тип клапана: 3-Way rotary valve (трехходовой ротационный клапан)
• Размер: DN 20
• Номинальное давление: PN 6
• Коэффициент расхода (Kvs): 2,5
• Макс. температура рабочей среды: 110 °C
• Мин. температура рабочей среды: 2 °C
• Характеристика потока клапана: Равномерный процент
• Макс. дифференциальное давление (close-off): 100 kPa
• Макс. дифференциальное давление (ΔP): 100 kPa
• Максимальный крутящий момент: 7 Nm
• Угол поворота: 90 °
• Тип уплотнения: Double O-ring sealing (двойное уплотнение O-ring)
• Тип подключения: Internal Thread (внутренняя резьба)

Где применяется

Клапан V5433G1004 рассчитан на использование в:

• системах отопления;
• узлах горячей/холодной воды с учетом требований качества VDI2035;
• смешении водной среды с гликолем (смесь 50%).

Совместимость с актуаторами

Для корректного управления клапаном используется исполнительный механизм (актуатор). В зависимости от проекта подбирается модель актуатора (например, в составе системы возможна работа с актуаторами серии M6063). Правильный подбор актуатора обеспечивает точное позиционирование и стабильное регулирование.

Почему Resideo (Honeywell)

Resideo (Honeywell) — это бренд промышленного и инженерного оборудования, ориентированный на надежную работу в системах управления микроклиматом и теплоносителем. Для выбора и комплектации узла важно учитывать параметры проекта: температуру, давление, среду и требования к гидравлическим характеристикам.

Важно при покупке в России

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Чтобы получить оригинальные комплектующие и корректную поддержку по применению, рекомендуем покупать оборудование у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Документы

• Инструкция по эксплуатации
• Технические характеристики
