EW3701AP5000 Волюмеметр (Вольтман) для отопления и охлаждения, 15 м³/ч

Волюмеметр EW3701AP5000 (Woltman) для систем отопления и охлаждения

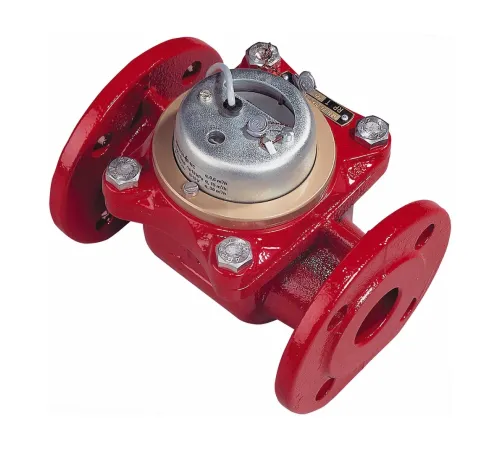

Ротационные водосчётчики Woltman Honeywell Home EW370 Series модели EW3701AP5000 предназначены для измерения объёма отопительной или холодильной (охлаждающей) воды в гидронных системах. Прибор используется в инженерных решениях, где важно получать точные данные расхода и аккуратно подключать их к системе учёта.

Серия EW370 выполнена с применением механического роликового счётчика и обеспечивает фиксированный импульсный выход (Pulse). Это позволяет интегрировать устройство в системы вычисления энергии, а также в схемы дистанционного съёма показаний и сетевые решения на базе преобразователей импульсов.

Ключевые области применения

• Коммерческий учёт и техническое измерение в системах отопления
• Измерение расхода в системах охлаждения (чиллеры, фанкойлы, контуры ГВС/ХВС в составе инженерных комплексов)
• Подключение к энергокалькуляторам (например, Honeywell Home EW500 Series) для получения данных по объёму и интеграции в расчёт тепловой/холодовой энергии
• Интеграция в M-Bus сети при использовании импульс → M-Bus преобразователя (например, EW535M0056)

Технические преимущества

• Woltmann wheel (колёсный измерительный процесс) для стабильного измерения расхода
• Подходит для горизонтальной и вертикальной установки (Mounting Position: Horizontal, Vertical)
• Низкие потери давления (Low pressure loss)
• Прочный корпус и надёжность для долговременной точности (Rugged design for long-term accuracy)
• Импульсный выход с фиксированными параметрами: Pulse Value 100 litres или 1000 litres
• Класс защиты IP66 — защита от пыли и сильных водяных струй
• Material корпуса датчика: Cast Iron (чугун), устойчивость к условиям эксплуатации

Монтаж и присоединение

Присоединение осуществляется через фланцы (Flow Meter Connections: Flanges). Номинальный диаметр составляет 50 mm. Для фланцев предусмотрен болтовой круг: 125 mm (Flange Bolt Circle Diameter).

• Номинальное рабочее давление: PN16 (Nominal Operating Pressure: PN16)
• Диапазон давления: от 0.3 bar до 16 bar
• Среда: Heating or Chilled water (отопительная/охлаждающая вода)
• Диапазон температур среды: от 0 °C до 130 °C
• Класс условий окружающей среды: E1

Диапазоны измерений и точность

• Номинальный расход: 15 m³/h (Nominal Flow Rate)
• Минимальный расход: 0.6 m³/h (Flow Rate (Min))
• Стартовый расход: 0.25 m³/h (Starting Flow Rate)
• Точность измерения расхода: ±(3+0.05 qp/q) %, но не более 5 %
• Измерение: по Woltmann wheel (Measuring Process)

Импульсный выход (Pulse) и подключение

EW3701AP5000 оснащён фиксированным интерфейсом (Interface Type: Fixed) и формирует импульсы для систем учёта. Передача данных выполняется в виде импульсного сигнала.

• Тип выхода: Pulse
• Требования по мощности на выходе импульсов: max. 10 W
• Ток в закрытом состоянии (max): 500 mA
• Сопротивление в закрытом состоянии (max): max. 10 Ω
• Сопротивление в разомкнутом состоянии (min): min. 150 MΩ
• Напряжение в разомкнутом состоянии (max): max. 200 V
• Длина кабеля импульсного выхода: 1.5 m (Pulse Output Cable Length)

Комплектация

В поставке предусмотрены компоненты, необходимые для корректного измерения и работы в системе:

• Pair of Pt500 temperature sensors, Ø 5.2mm (Pt500 датчики температуры)
• Датчики MID approved (одобрение MID)
• Energy calculator (энергокалькулятор)
• Modules (модули)
• Immersion pocket (погружная гильза/карман)

Условия эксплуатации

• Температура окружающей среды: от 5 °C до 55 °C
• Относительная влажность: от 5 % до 95 %, без конденсации (Non Condensing)
• Класс защиты: IP66
• Климатический/экологический класс: Environment Class E1

Одобрения и соответствие

Прибор соответствует требованиям MID (Class 3) (Approvals and Standards: MID (Class 3)).

Коротко о выборе и покупке

Чтобы получить корректную комплектацию, документацию и сервисную поддержку, оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера ООО «Промэлектроника»: sales@prom-elec.com.

Важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию.

Итог

EW3701AP5000 — надёжный Woltman-расходомер для учёта объёма теплоносителя в системах отопления и охлаждения, с импульсным выходом, удобным монтажом (горизонтально/вертикально) и защитой IP66. Подходит для интеграции в решения с энергокалькуляторами и для построения систем дистанционного считывания показаний.
