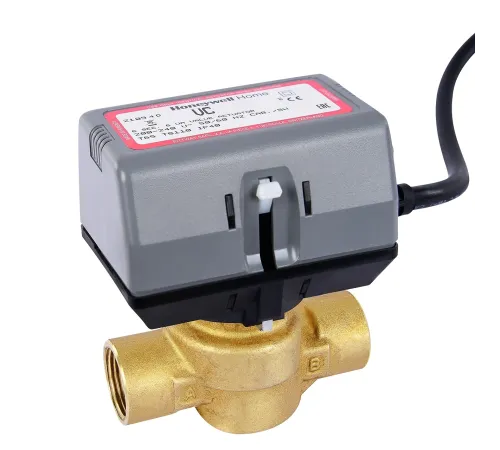

VC4613AF1000 1/2" BSPP, нормально закрытый, двухходовой клапан, внутренняя резьба, kvs 3,2

Обзор продукта

VC4613AF1000 1/2 in BSPP Normally closed 2 port valve female thread 3.2 kvs — это моторизованный двухходовой зональный клапан серии VC от Resideo (Honeywell), предназначенный для автоматического управления потоком горячей и/или холодной воды в системах отопления и охлаждения жилых и небольших коммерческих помещений.

Модель VC4613AF1000/U поставляется с приводом на сеть 200–240 В, 50–60 Гц (красная маркировка на приводе) и обеспечивает эффективную работу в режимах, где требуется надежное перекрытие/включение зоны.

Ключевое применение

Клапаны VC Series используются как часть систем климат-контроля и распределения теплоносителя, когда нужно точно формировать тепловую нагрузку по зонам. Благодаря компактной конструкции и электрическому управлению, клапан подходит для типовых узлов:

• зональное регулирование в системах отопления;
• управление подачей для контуров охлаждения;
• работа в составе небольших узлов водяного распределения (дом, офис, сервисные помещения);
• использование как элемент систем автоматизации (по сигналу термостата/контроллера).

Особенности конструкции

Для этой модели характерна надежная «водяная» герметичность и стабильные характеристики материалов:

• Тип клапана: двухходовой (Two-way), нормально закрытый (Normally closed);
• Характеристика потока: Quick Open (быстрое открытие), что помогает оперативно сформировать нужную подачу;
• Материал корпуса: латунь (Valve Body Material: Brass);
• Материал седла: EPDM (Valve Seat Material: EPDM);
• Материал уплотнений: EPDM Rubber (Seal Material: EPDM Rubber);
• Материал штока: нержавеющая сталь (Valve Stem Material: Stainless Steel);
• Наличие картриджа: Valve Cartridge: Yes (предусмотрен клапанный картридж для сервисопригодности).

Присоединение и монтаж

Подключение модели выполнено на основании данных о типе резьбы и предназначено для подключения к водяным контурам через резьбовой узел. Для данной комплектации указано: Connection Type — Female BSPP.

• Тип присоединения: внутренняя резьба BSPP (Female BSPP);
• Номинальный размер: 1/2" (в соответствии с маркировкой позиции);
• Рабочий расход (kvs): 3.2 kvs.

Электрические характеристики

Привод обеспечивает управляемое перемещение штока клапана по команде автоматики. Параметры электрической части:

• Напряжение привода: 200–240 В, 50–60 Гц (red label);
• Потребление: 4 VA (во время изменения положения клапана);
• Дополнительный выключатель: 1.0 A @ 250 V, 50–60 Hz.

Технологические параметры

Клапан рассчитан на работу в требуемом диапазоне температуры и давления:

• Температура окружающей среды: от 1 °C до 65 °C (Ambient Operating Temperature, Min/Max);
• Температура рабочей среды (max): до 95 °C (Media Temperature (Max));
• Давление в системе (max): до 20 bar (Operating Pressure (Max));
• Перепад для полного закрытия (max): 4 bar (Differential pressure for close-off (Max));
• Температура хранения/транспортировки (min): до −40 °C (Shipping and Storage Temperature (Min)).

Материалы, которые важны в эксплуатации

В водяных системах ключевую роль играет устойчивость к температуре и совместимость с материалами уплотнений. В данной модели применяются:

• латунный корпус (Brass) для прочности и надежного контакта в узле;
• EPDM седло и EPDM-резина уплотнений для стабильной герметизации;
• нержавеющий шток для сопротивления коррозии и долговечности.

Почему выбирают Resideo (Honeywell) — VC Series

Моторизованные клапаны VC Series предназначены для автоматизированного управления потоками теплоносителя в системах отопления и охлаждения. Технические решения серии помогают обеспечить предсказуемое поведение клапана и удобство интеграции в зональные схемы.

Отдельно отметим важное: для покупки оборудования Resideo (Honeywell) нужно обращаться к официальному дилеру — ООО Промэлектроника (sales@prom-elec.com).

Наличие поставок в Россию

Также важно, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Это позволяет планировать комплектацию объектов и получать технику в актуальные сроки.

Краткие характеристики (под рукой)

• Модель: VC4613AF1000/U
• Тип: двухходовой, нормально закрытый (Normally closed)
• Присоединение: 1/2" BSPP, внутренняя резьба (Female BSPP)
• kvs: 3.2
• Характеристика потока: Quick Open
• Корпус: латунь (Brass)
• Седло: EPDM
• Уплотнение: EPDM Rubber
• Шток: нержавеющая сталь
• Привод: 200–240 В, 50–60 Гц
• Потребление: 4 VA (во время перемещения)
• Давление (max): 20 bar
• Закрытие (ΔP max): 4 bar
• Температура среды (max): 95 °C
• Температура окружающей среды: от 1 °C до 65 °C
