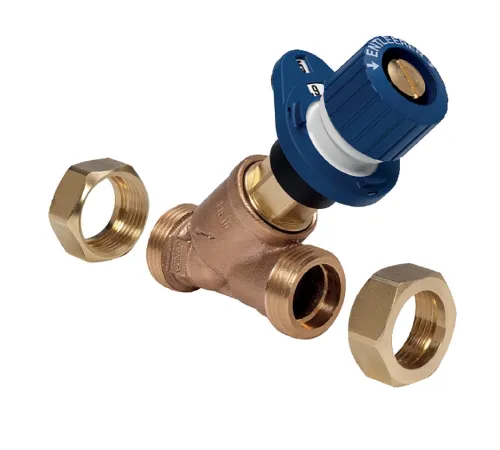

V5010X0010 с наружной резьбой, Rp 3/8 in, DN10

V5010X0010 — балансировочный клапан Resideo (Honeywell) для точной гидравлической балансировки

V5010X0010 — это двухрегулирующий балансировочный клапан для магистральных и отводных трубопроводов в системах водяного отопления и охлаждения. Он применяется для поддержания корректной работы инженерной системы за счёт точной гидравлической балансировки, чтобы подача теплоносителя к отдельным отопительным приборам и контурам была согласована по расчётам.

Оборудование используется в составе решений Resideo (Honeywell) и рекомендуется к применению с компонентами серии Kombi-3-plus. Такая настройка помогает предотвратить перерасход или недоподачу горячей воды по радиаторам/контурам, что особенно важно при требованиях стандартов к регулированию отдельных ветвей (в т.ч. согласно требованиям, упоминаемым в стандартах уровня DIN 18380, VOB часть C).

Ключевые преимущества

• Гидравлический баланс как условие эффективной работы системы отопления/охлаждения
• Предварительная настройка для высокой точности (индивидуальная регулировка)
• Видимый индикатор преднастройки с защищённым установочным колесом (для исполнения V5010 Kombi-3-plus BLUE)
• Все функции серии Kombi-3-plus реализуются через шпиндель
• Комбинация Kombi-3-plus RED и BLUE позволяет одновременно выполнять измерение в подающем трубопроводе и преднастройку в обратном
• Прочный корпус из коррозионностойкой красной бронзы
• Бесобслуживаемый шпиндель с двойным уплотнением O-ring
• Уплотнение седла PTFE для надёжной герметичности
• Комплектация по размеру: доступность размеров до DN80 (данный артикул — DN10)

Технические характеристики (по данным изделия)

• Модель: V5010X0010
• Артикул: V5010X0010
• Цвет: Blue
• Назначение: для водяных систем отопления и охлаждения
• Монтаж: обратная линия
• Тип присоединения: внешняя резьба
• Соединительный размер: Rp 3/8 in, DN10 (входное/присоединение по характеристикам позиции)
• Резьба (threads type): Internal Thread
• Входной размер соединения: G 3/8 in A (по данным изделия)
• Материал корпуса: латунь DZR с устойчивостью к дезинфицированию (Dezincification Resistant)
• Материал седла: PTFE
• Вставка/элементы: латунь
• Уплотнения: O-rings и мягкие уплотнения из EPDM
• Коэффициент расхода (Flow coefficient): 2.4
• Поддержка дренирования/заполнения: Yes
• Наличие преднастройки: Yes
• Поддержка автоматической балансировки: Yes
• Поддерживаемая рабочая среда: водно-гликолевая смесь согласно VDI 2035
• Температура окружающей среды: от -20 °C до 130 °C
• Геометрия/тип схемы: Y-pattern
• Габариты (по данным изделия): высота 85 мм, длина 60 мм

Где используется и как помогает системе

При неправильном распределении теплоносителя отдельные контуры и радиаторы могут получать избыточную или недостаточную подачу. Это приводит к снижению комфорта, росту энергозатрат и нестабильной работе автоматики. Балансировочные клапаны Kombi-3-plus серии решают эту задачу за счёт точной регулировки и/или преднастройки в нужной точке системы.

Для практического применения данное изделие предназначено для работы в составе комплексных решений Resideo (Honeywell) и рассчитано на грамотную настройку циркуляции и расходов в системе. Наличие функции дренирования/заполнения упрощает эксплуатационные процедуры.

Информация по совместимости

V5010 Kombi-3-plus BLUE DN10 может использоваться в системах в сочетании с компонентами серии Kombi-3-plus, а также, при необходимости, может быть модернизирован в автоматический балансировочный узел с применением диафрагменного блока V5012 (в рамках возможностей серии и требований к проекту).

Почему важно покупать оригинальное оборудование

Приобретайте оборудование Resideo (Honeywell) только у официального дилера — ООО Промэлектроника, чтобы получить корректную комплектацию, гарантированную прослеживаемость и сервисную поддержку: sales@prom-elec.com.

Также важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, поэтому вы можете планировать закупку без потери сроков и с сохранением доступности ассортимента.

Рекомендации по выбору

• Подбирайте артикул и размер DN под расчёт расходов и гидравлический расчёт системы
• Учитывайте схему размещения (в данном случае — обратная линия)
• Проверяйте требования к уплотнениям, рабочей среде (водно-гликолевая смесь по VDI 2035) и температурному диапазону
• Опирайтесь на проектную документацию и требования стандартов по регулированию контуров

Итог: балансировочный клапан V5010X0010 — надёжное решение для точной настройки гидравлики в системах отопления и охлаждения, обеспечивающее стабильность режимов, комфорт и эффективность эксплуатации.
