V5032Y0015B руководство по двухфункциональному ручному балансировочному клапану с двойным регулированием, 15 мм

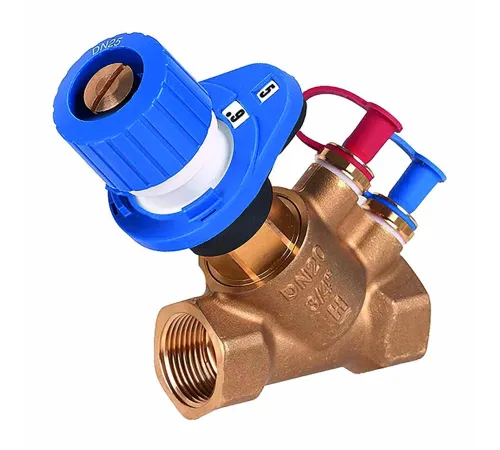

Ручной балансировочный клапан Resideo (Honeywell) V5032Y0015B — настройка и перекрытие в одном корпусе

V5032Y0015B (линейка V5032 Kombi-2-plus) — это статический ручной балансировочный клапан с регулируемой задвижкой и дополнительной функцией запорной арматуры. Он предназначен для применения в системах постоянного и переменного расхода: позволяет вручную выровнять поток, а также зафиксировать сопротивления на сопоставимом уровне по всей системе.

Клапан особенно востребован при балансировке фанкойлов (fan coil units), центральных кондиционеров (air handling units), чиллерных потолков и в двухтрубных системах отопления. Конструктивно общий принцип монтажа — установка на обратной линии (Mounting Location: Return).

Важно: для корректного подбора, поставки и гарантийного сопровождения оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера ООО Промэлектроника — sales@prom-elec.com.

Также сообщаем, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

Ключевые преимущества V5032 Kombi-2-plus

• Ручная балансировка расхода — позволяет точно настроить параметры системы при вводе в эксплуатацию и при обслуживании.
• Точная предварительная настройка с числовой шкалой (Pre-setting: Yes).
• Скрытая предварительная настройка защищает от нежелательных вмешательств.
• Широкий спектр применения в инженерных системах ОВиК.
• Размеры DN15–DN80 (для данной модели: DN 15).
• Варианты под стандартные и низкие расходы (в зависимости от комплектации проекта).
• Быстрое и безопасное измерение благодаря SafeCon™ (измерительные соединения в 6 раз быстрее стандартных Binder-соединений).
• Считывание DN и настроек по маркировке на маховике даже при наличии теплоизоляции.
• Все функции с одной стороны — удобный доступ при монтаже и сервисе.
• Оптимальная измеряемость в сочетании с устройством BasicMess (VM242): значения уже включены в измерительный модуль.
• Удобно для обслуживания: конструкция maintenance friendly.
• Вставка полностью взаимозаменяема — упрощает ремонт и плановое обслуживание.
• Интегрированная запорная функция обеспечивает перекрытие без установки отдельной арматуры.
• При запоре предварительная настройка не сбивается — стабильность гидравлических параметров.

Технические характеристики (под вашу задачу)

• Модель: V5032Y0015B
• Назначение: двойное регулирование + статическая балансировка (DRV)
• Тип: ручной балансировочный клапан с дополнительной запорной функцией
• Монтаж: обратная линия (Return)
• Диаметр: DN 15
• Соединение: внутреняя резьба (Internal Thread)
• Размер входного соединения: 1/2 in
• Расположение соединений: side connections (с боковыми присоединениями)
• Тип корпуса/паттерн: Y-pattern
• Материал корпуса: латунь, стойкая к выщелачиванию (Brass, Dezincification Resistant)
• Материал уплотнения/седла: PTFE
• Материал вставки: латунь (Brass)
• Коэффициент расхода Kvs: 2.6
• Управляемая среда: вода с макс. 50% гликоля по VDI 2035
• Температура среды (мин.): для воды −20 °C, для водно-гликолевой смеси −20 °C
• Температура среды (макс.): для воды 130 °C, для водно-гликолевой смеси 110 °C
• Рабочее давление (макс.): 16 bar
• Дренаж/заливка (Support): Yes
• Измерительная функция (Support): Yes
• Автоматическая балансировка: No
• Цвет: Gold
• Габариты: 101 × 102 × 58 мм (высота × длина × ширина)

Где применяется V5032Y0015B

• Балансировка систем отопления на двухтрубной схеме.
• Настройка гидравлики в контурах фанкойлов и воздухообрабатывающих установок.
• Решения для чешиллерных потолков и других распределительных систем.
• Системы, где требуется статическая настройка и дальнейшее поддержание заданных сопротивлений.

Почему именно Resideo (Honeywell)

Resideo (Honeywell) применяет инженерные решения, ориентированные на надежность, измеряемость и удобство эксплуатации. Для объектов, где важны стабильные параметры и прозрачная настройка, клапаны V5032 Kombi-2-plus — практичный выбор.

Приобретайте корректно подобранное оборудование у официального дилера ООО Промэлектроника: sales@prom-elec.com.

Напоминаем: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.
