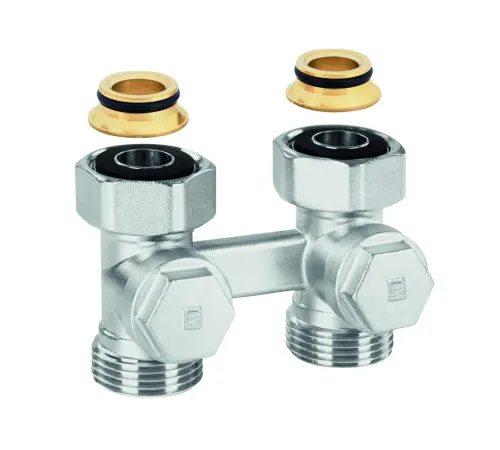

Клапан радиаторного подключения V2471DX20A Verafix-VK прямой, Kvs 1.25, плоское уплотнение

Радиаторный соединительный клапан V2471DX20A Verafix-VK (Resideo / Honeywell) — прямой, с плоским уплотнением, 1.25 Kvs

Клапан V2471DX20A из линейки Verafix-VK предназначен для двухтрубных систем отопления и рассчитан на использование с компактными радиаторами, у которых предусмотрен встроенный термостатический вкладыш и нижнее присоединение с расстоянием 50 мм. Устройство помогает точно выполнять балансировку и регулировку расхода, а также обеспечивает удобные сервисные операции — слив и заполнение радиатора с последующим надежным повторным уплотнением.

Нужно регулировать Kv-value и выполнять отсечку? Используйте ключ Allen 4 мм: с его помощью производится шаговая преднастройка (pre-setting) и управление работой клапана. В результате система становится более управляемой, предсказуемой по гидравлике и эффективной в эксплуатации.

Ключевые преимущества

• Преднастройка (Pre-setting): предусмотрена возможность заданной настройки для быстрого ввода в эксплуатацию.
• Регулирование Kv (Kvs): обеспечивает точную настройку для корректной балансировки радиаторного контура.
• Отсечка: отключение выполняется с помощью шестигранного ключа 4 мм.
• Слив и заполнение: предусмотрена функция draining and filling через адаптер для сервисной операции.
• Защищенное повторное уплотнение после слива: латунная крышка с дополнительным PTFE-сальником (вторичное уплотнение) помогает обеспечить надежность после обслуживания.
• Удобная сборка: соединения радиатора — самоуплотняющиеся, что упрощает монтаж.
• Материал корпуса: латунь (Valve Body Material: Brass) и полная никелировка кованого корпуса — для долговечности.
• Направление потока: допускается вариант работы с учетом направления; заявленные характеристики актуальны для обоих направлений.
• Совместимость запчастей: стандартный интерфейс на стороне радиатора и совместимость сменных элементов в рамках семейств V2461, V2464ED, V2471, V2473ED, V2474ED, V2495, V2496.
• Широкий выбор фитингов Euroconus: доступно множество вариантов под медные, стальные (soft steel), пластиковые и композитные трубы на базе интерфейса G3/4" Euroconus.

Назначение и тип соединения

V2471DX20A выполнен в исполнении Straight — прямой клапан для напольного/нижнего подключения (по месту установки). Устройство работает в составе радиаторного узла в двухтрубной системе отопления.

Номинал и типоразмеры:

• DN 15
• Flow Coefficient (Kvs): 1.25
• Присоединение к трубопроводу: G3/4" Euroconus (со стороны трубы)

Подключение радиатора и варианты по стандартам

Версия DX20 относится к присоединениям типа X20 и рассчитана на радиаторы с:

• G3/4" внешней резьбой и плоским уплотнением (flat seal)
• использованием уплотнительного конуса для радиаторов с G3/4" Euroconus согласно EN 16313

Такое исполнение упрощает подбор компонентов и ускоряет комплектацию узла под конкретный радиатор.

Технические характеристики

• Макс. температура теплоносителя: 130 °C
• Мин. температура теплоносителя: -10 °C (незамерзающее исполнение)
• Рабочая среда (Controlled Media): вода с макс. 50% гликоля согласно VDI 2035
• Макс. рабочее давление: 10 bar (1000 kPa)
• Макс. перепад давления (Differential Pressure): 1 bar (100 kPa)
• Материал корпуса (Valve Body Material): латунь
• Конструкция (Valve Body Pattern): Straight (прямой)
• Коэффициент расхода (Flow Coefficient): 1.25
• Тип подключения: двухтрубная система отопления с радиаторным нижним присоединением

Сервис и эксплуатация

После проведения операций слива и заполнения радиатора предусмотрено fail-safe resealing — безопасное повторное уплотнение с использованием латунной крышки и дополнительного PTFE-уплотнителя. Для выполнения обслуживания используется стандартный Verafix draining adaptor (адаптер), который может быть доступен как аксессуар к системе.

Где используется

• в радиаторных контурах двухтрубных систем отопления;
• в проектах с балансировкой по Kv/Kvs;
• в составе узлов для компактных радиаторов с встроенным термостатическим вкладышем;
• для объектов, где важны сервисные операции с минимальными простоями.
