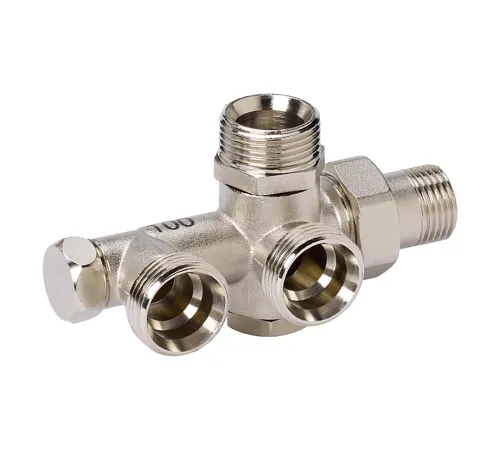

V2211XE0020 Четырехходовой распределительный клапан для однотрубных систем, угловой, настенный монтаж

V2211XE0020 — четырехходовой распределительный клапан для однотрубных систем (угловой, настенный монтаж)

Распределительный клапан Resideo (Honeywell) модели V2211XE0020 предназначен для грамотной обвязки радиаторов в однотрубных системах. Устройство обеспечивает подключение подачи и обратки радиатора к отопительному контуру таким образом, чтобы установка и обслуживание отдельных радиаторов выполнялись без нарушения циркуляции по стояку.

Клапан относится к типу 4-way и выполнен в угловом исполнении — это упрощает монтаж в местах, где необходимо подведение подводок к радиатору со стороны стены. Настенный формат установки позволяет использовать клапан в компактных узлах, а также применять его при скрытой прокладке трубопроводов.

Ключевое назначение

В однотрубных схемах важна корректная доля расхода через каждый радиатор. Для данной модели указана доля расхода радиатора 50%, что помогает обеспечить стабильную работу системы при распределении тепла.

Преимущества решения

• Раздельное отключение радиатора: перекрытие одного отопительного прибора не останавливает и не прерывает водяной поток в контуре.
• Снижение рисков по монтажу: соединения под полом или в стене можно избегать за счет удобного подключения в настенном узле.
• Универсальность по стороне подключения: угловые исполнения могут применяться для подключения радиатора с левой или правой стороны.
• Надежная гидравлика: коэффициент расхода Kvs 2.7 способствует предсказуемому распределению потока в узле.

Технические характеристики (по данным производителя)

• Тип системы: однотрубные системы (One-pipe systems)
• Тип клапана: четырехходовой (4-way)
• Монтажное место: настенный (Wall)
• Распределение расхода радиатора: 50%
• Присоединение: G 3/4, внешняя резьба (External Thread)
• Размер (DN): DN 15
• Номинальное давление: PN10
• Температура среды, min: 2 °C
• Температура среды, max: 100 °C (212 °F)
• Материал корпуса: никелированная латунь (Nickel-plated Brass)
• Состав материалов: корпус клапана, накидная гайка, хвостовик и защитный колпачок — никелированная латунь; вставка клапана — латунь с EPDM O-ring
• Тип рабочей среды: вода или водо-гликолевая смесь
• Допуски по стандартам: требования VDI 2035
• Цвет/покрытие: хром (Chrome)
• Коэффициент расхода (Kvs): 2.7

Материалы и конструктивные особенности

Для стабильной работы в отопительных контурах корпус и соединительные элементы выполнены из никелированной латуни, что помогает обеспечить устойчивость к эксплуатационным нагрузкам. Внутренняя вставка из латуни дополнена уплотнениями EPDM (O-ring), обеспечивающими надежную герметизацию в широком диапазоне режимов.

Рабочие условия

• Рабочая среда: вода или водо-гликолевая смесь
• Температура: от 2 °C до 100 °C
• Соблюдение требований: VDI 2035 (в отношении качества воды и коррозионной активности)
• Расчетное давление: PN10

Где применяется

V2211XE0020 подходит для отопительных объектов, где используется однотрубная разводка и требуется:

• подключение радиатора к отопительному контуру без нарушения циркуляции;
• возможность отключения отдельных радиаторов при обслуживании;
• удобное настенное решение в зоне подключения подводок.

Важные рекомендации по выбору

При подборе клапана ориентируйтесь на параметры системы: тип разводки (однотрубная), требуемый размер присоединения (G 3/4 внешняя резьба), рабочие температуры и давление. Если вы используете смешанные теплоносители (вода/гликоль), важно соблюдать допуски и рекомендации по качеству воды согласно VDI 2035.
