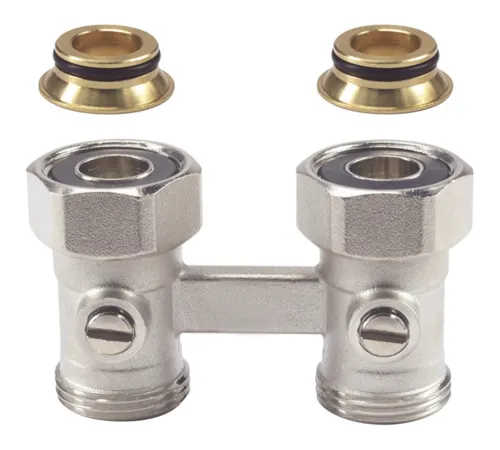

V2496DX020 Прямой (напольное подключение) запорный клапан с плоским уплотнением и конусом, G3/4A, DN15

Обзор изделия V2496DX020 (Verafix-VKE) — запорный клапан для компактных радиаторов

V2496DX020 — это прямой (straight) запорно-регулирующий/балансировочный клапан (lockshield valve) для компактных радиаторов с расстоянием между подводками 50 мм. Устанавливается в двухтрубных системах водяного отопления, где радиаторы имеют встроенные клапаны, а отдельный радиатор требуется перекрывать и при необходимости регулировать.

Перекрытие подачи и обратки радиатора выполняется поворотом вставки шарового клапана в корпусе V2496DX020: для этого используется шлицевая отвертка, а положение переводят в горизонтальную плоскость. Поставляется клапан полностью открытым, что удобно для первичного заполнения и запуска системы.

Устройство предназначено для горячего водяного отопления и может использоваться с рабочими средами в соответствии с техническими требованиями проекта.

Ключевые преимущества

• Запорный (lockshield) принцип — позволяет быстро отключать конкретный радиатор в двухтрубной системе.
• Поддержка направления потока: опция потока возможна в обе стороны; значения рабочих характеристик применимы для обоих направлений.
• Прочный корпус из кованой латуни — устойчивость к нагрузкам и долговечность эксплуатации.
• Различные присоединения: удобные варианты подключений со стороны трубопровода и радиатора.
• Материалы уплотнений: EPDM- и PTFE-компоненты для надежной герметизации.
• Встроенная шаровая вставка и латунные соединительные элементы для стабильной работы узла.
• Подготовка к преднастройке (pre-setting): настройка предусмотрена конструкцией.

Технические характеристики

Ниже приведены основные параметры V2496DX020 по характеристикам комплекта/корпуса.

• Артикул: V2496DX020
• Монтажное положение: пол, подача, обратка
• Тип соединения: External Thread — внешняя резьба
• Номинальный размер DN: DN15 (15 мм)
• Макс. температура среды: 120 °C
• Мин. температура среды: 2 °C
• Макс. рабочее давление: 10 bar
• Медиа (контролируемая среда): вода и водно-гликолевая смесь согласно VDI 2035
• Коэффициент расхода (макс.): 3.5
• Поставляется с поддержкой дренажа/заполнения: нет
• Поддержка измерений: нет
• Преднастройка: да
• Материал корпуса клапана: кованая латунь
• Материал седла: EPDM, PTFE

Подключение и совместимость

Модель рассчитана на разные варианты резьбовых присоединений, что упрощает подбор комплектующих под конкретный проект. Клапан имеет прямой корпус для напольного подключения (floor connection).

• Со стороны трубопровода: резьба 3/4" внешняя — подходит для медных, мягких стальных, пластиковых и композитных труб.
• Со стороны радиатора: резьба 1/2" внутренняя или 3/4" внешняя (в зависимости от комплектации/узла подключения).
• Резьбовые соединители (универсальные с внешней резьбой): Eurotaper connections — совместимы с медью, прецизионной сталью, пластиками и композитными трубами (см. аксессуары для фитингов под требуемую внешнюю резьбу).

Конструкция и материалы

Для обеспечения надежной герметизации и устойчивости к режимам эксплуатации в изделии применены отработанные материалы и решения.

• Корпус: горячекованая латунь
• Вставка шарового клапана: латунный никелированный шар
• Уплотнения: EPDM O-ring
• Соединения: латунные (union connections)
• Ниппели/гайки подключения радиатора: латунные
• Уплотнения седла: PTFE
• Уплотнения: EPDM

Где применяется

V2496DX020 подходит для систем отопления на водной основе. Обычно используется в двухтрубных схемах, где радиатор имеет собственный встроенный регулирующий клапан, а дополнительный узел нужен для отключения радиатора на время обслуживания или ремонта.

• Двухтрубные системы водяного отопления
• Компактные радиаторы с межосевым расстоянием 50 мм и встроенным клапаном
• Сценарии, где важно обеспечить локальное отключение радиатора

Почему важно покупать оборудование Resideo (Honeywell) у официального дилера

При выборе арматуры отопления Resideo (Honeywell) рекомендуется покупать оборудование у официального дилера — ООО Промэлектроника ( sales@prom-elec.com ). Так вы снижаете риски при поставке и получаете понятные условия по поставке и поддержке.

Также важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, поэтому можно планировать закупку под проект без критичных ограничений по доступности.

Кратко о выборе модели

• Нужен прямой корпус для напольного подключения — выбирайте V2496DX020.
• Подходит для DN15 и работы с водяным отоплением (в т.ч. водно-гликолевая смесь по VDI 2035).
• Предназначен для узлов, где радиатор имеет встроенный клапан, а требуется отключение радиатора отдельным запорным элементом.
