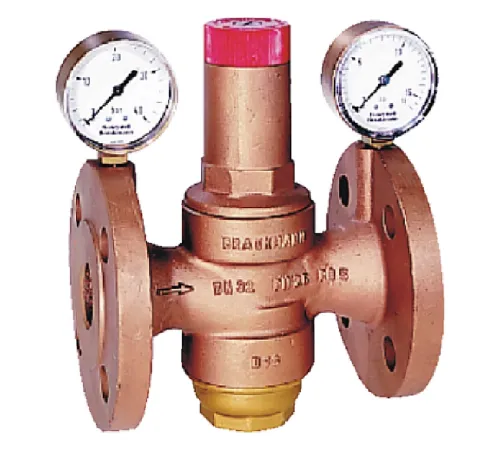

D16-40A с фланцевыми соединениями PN25, 40 мм, 1 1/2"

Клапан уменьшения давления Resideo (Honeywell) D16-40A, фланцевый PN25, DN40 (1 1/2")

Клапан уменьшения давления D16-40A предназначен для стабилизации давления в водяных системах и защиты оборудования и трубопроводов от воздействия избыточного напора. Устройство устанавливается на магистрали с фланцевым соединением и помогает поддерживать заданные параметры на выходе даже при изменениях давления на входе.

Подходит для применения в бытовых и коммерческих системах водоснабжения, отопительных контурах и технологических установках, где важны надежность, корректная настройка и предсказуемая работа арматуры.

Ключевые преимущества

• Стабилизация давления: поддерживает заданное выходное давление в диапазоне условий эксплуатации.
• Защита системы: снижает вероятность повреждений от превышения давления.
• Фланцевое подключение: обеспечивает удобную и надежную компоновку в трубопроводе.
• Предустановленное значение: выходное давление устанавливается до ввода в эксплуатацию.
• Оптимизация работы потока: уменьшает шум и нештатные гидравлические эффекты при колебаниях входного давления.

Основные характеристики

• Модель: D16-40A
• Соединение: фланцевое (Flanged)
• Номинальное давление: PN 25
• Диаметр порта: 1 1/2 in
• Размер DN: 40 мм
• Управляемая среда: вода
• Максимальная температура среды: до 65 °C
• Материал корпуса: красный бронзовый RG5 (Red Bronze RG5)
• Максимальный коэффициент потока: 13.5
• Максимальное входное давление: 25 бар
• Максимальное выходное давление: 12 бар
• Минимальное выходное давление: 1.5 бар
• Предустановленное выходное давление: 4 бар
• Размер фильтровой сетки: 0.5 мм
• Минимальное падение давления: 1 бар
• Высота изделия: 172 мм

Как работает D16-40A

При изменении давления на входе клапан автоматически удерживает выходные параметры в заданных пределах. Это снижает нагрузку на систему и помогает стабилизировать режим потребления/подачи воды. Встроенная фильтрующая часть (сетчатый элемент с размером 0.5 мм) предназначена для работы в составе водяных систем и помогает поддерживать корректное функционирование арматуры.

Где применяется

• Системы хозяйственно-питьевого водоснабжения
• Инженерные сети жилых и коммерческих объектов
• Технологические линии, где требуется снижение и стабилизация давления
• Участки с переменными входными режимами

Рекомендации по выбору и монтажу

• Подбирайте клапан по рабочему диапазону давления и параметрам трубопровода (DN, PN, тип подключения).
• Учитывайте температурные условия работы водяной среды.
• Используйте корректные уплотнения и соблюдайте требования к фланцевому соединению.
• Для обеспечения устойчивой работы системы соблюдайте рекомендации по проектированию и пусконаладке.

Важно при покупке оборудования Resideo (Honeywell)

Оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию. Чтобы приобрести оригинальную продукцию и сохранить гарантийные обязательства, покупать оборудование Resideo (Honeywell) следует только у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Документация

Для получения дополнительной информации и загрузки документации используйте материалы производителя:

• Технический паспорт D16-40A (PDF)
• Инструкция по эксплуатации (PDF)
• Документация на английском (PDF)
• Документация на испанском (PDF)
• Документация на чешском (PDF)
